选择断路器电流规格的前提当然是搞清家里的回路划分!

《民用建筑电气设计规范》的对家居配电箱的供电回路做出了明确规定:


每套住宅应设置不少于一个照明回路;

装有空调的住宅应设置不少于一个空调插座回路;

厨房应设置不少于一个电源插座回路;

装有电热水器等设备的卫生间,应设置不少于一个电源插座回路;

除厨房、卫生间外,其他功能房应设置至少一个电源插座回路。


我们需要对上述提到的每个回路进行单独的电流计算,以确定这些单独回路适合的断路器规格,并将所有回路上的电器功率进行汇总,以确定总开关断路器的电流规格~


电流规格怎么算?是不是全还给初中物理老师了?

局长跟大家一起补补课!


电流(I)=功率(P)/电压(U)


牢记这个公式,一切电流计算即可畅通无阻!

另外,由于家用插座负载最大为16A,所以每一回路的用电负荷尽量控制在3000W以内,每个插座回路的插座数量不超过10个哦。

一起来看看每个回路的电流应该怎么算!(电器功率仅供参考)

P(总功率)

=42+870+320+2000+700+40+1000+800

=5772W

5772/220=26.24A

选择 两个16A 漏电断路器

P(总功率)

=300+1800+130+500+2000+2000+1000

=7730W

7730/220=35.14A

选择 两个16A 漏电断路器

P(总功率)

=2500+2000+1600

=6100W

6100/220=27.72A

选择 两个16A 漏电断路器

P(总功率)

=150+80+100+50+60+100+20

=560W

560/220=2.54A

选择 一个 6A 断路器即可

TIPS.

根据《建筑照明设计规范》要求,每个照明回路中普通灯具的数量不准超过25个,如果是LED灯的话,不允许超过70个。


空调回路

空调回路的计算方式与其他回路稍有不同。

断路器依据短路瞬时脱扣电流的不同,有多种型号标准,空调可以用C型也可以用D型产品,C型和D型能够承受的空调启动冲击电流的能力不一样。鉴于市面上的断路器一般是C型,在此分享C型断路器的电流规格计算方式啦。

C型断路器电流计算:


以客厅空调为例:2700W

2700/220=12.3A*3=36.9A


选择 一个 40A 漏电断路器

TIPS:

不同空调类型启动电流不同,以普通空调为例,启动电流是额定电流的三倍,因此在计算C型断路器电流规格时别忘了乘以3哦~


总开关的选择

总开关一般按照每个回路最大可能使用负载的情况计算,而每天用电量最大的时刻就是做饭时间!

那么在做饭时间,每个回路有多少功率呢?

以厨房回路为例,洗碗机在做饭的时候不会用到,此时,厨房回路的功率为5672-1000=4672W 。


同理,

我们可以大概估算同一时间其他回路的使用功率~


卫生间回路---负载功率4500W ,

照明回路--负载功率150W,

空调回路--负载功率2700W,

插座回路--负载功率300W,


在做饭这一用电量高峰时间,全屋所有回路的总功率

P=4772+4500+150+2700+300

  =12422W

相应的电流即为 12422W/220V=56.46A


所以总开关选择 63A 漏电断路器(或断路器)即可!


这么多的电器与回路

家庭用电保护更需要我们时时上心!

意外短路、电器过载、

漏电危险、产品风险……

电子化时代,家庭用电保护亟待升级

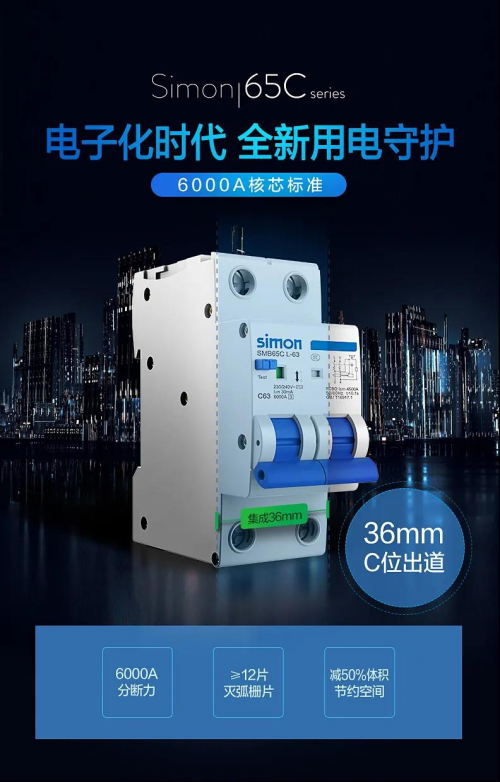

Simon 65C 新核芯 新标准

电子化时代安全用电守护


高分断强灭弧

6000A分断力,强效灭弧系统


省空间更经济

带漏保产品一体化设计,节省50%配电箱空间


超齐全安全型产品方案

一站式配齐

总之,牢记电流=功率/电压的公式

理清家里的每一个用电回路及电器

针对不同回路进行计算就不会出错!

如果实在算不清

记得一定要以电工清单为准哦
